Locharten

Das Verhältnis der Lochweite zur Blechdicke

Je kleiner die Lochweite (w) und je geringer der Steg (c) im Verhältnis zur Blechdicke (s) gewählt wird, um so schwieriger und kostspieliger ist die Herstellung von Lochblechen mit verschiedenen Locharten. Als Grenzwert betrachtet man im allgemeinen den Wert <=1 für w/s bzw. c/s.

Bereits hierbei werden die Werkzeuge um ein vielfaches stärker beansprucht und es können Stempelbrüche, stärkere Gratbildung und größere Oberflächenspannungen im Blech auftreten. Die Lochweite w bzw. die Steg breite c sollte deshalb aus Kosten- und Qualitätsgründen deutlich größer sein als die Blechdicke.

Wir bieten Ihnen drei Locharten an:

Rundlochung

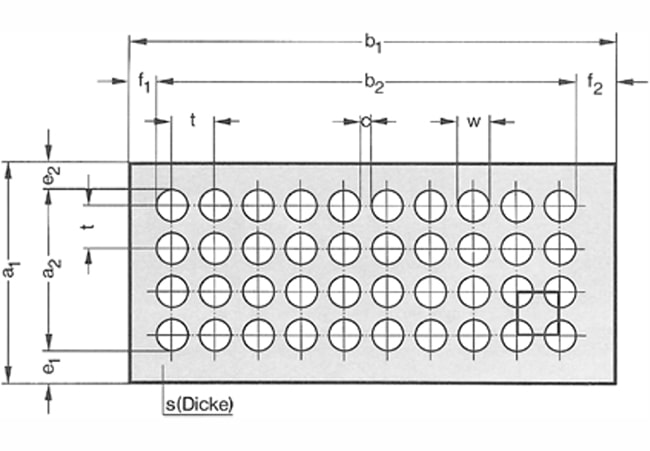

Rundlochung in geraden Reihen

Rg → Rundlochung in geraden Reihen
Die Bezeichnung Rg 10-15 schlüsselt sich z.B. wie folgt auf:
Rundlochung in geraden Reihen, 10 mm Lochdurchmesser, 15 mm Lochteilung (Lochmitte-Lochmitte).

Rundlochung in versetzten Reihen

Rv → Rundlochung in 60° versetzten Reihen
Die Bezeichnung Rv 10-15 schlüsselt sich z.B. wie folgt auf:
Rundlochung in 60° versetzten Reihen, 10 mm Lochdurchmesser, 15 mm Lochteilung (Lochmitte-Lochmitte).

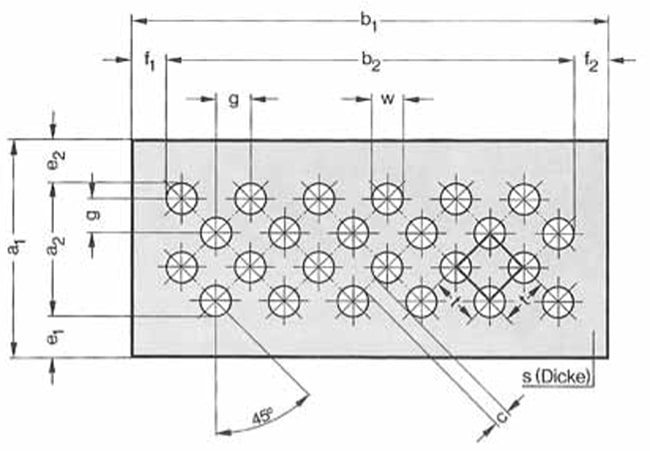

Rundlochung in diagonal versetzten Reihen

Rd → Rundlochung in diagonal (45°) versetzten Reihen
Die Bezeichnung Rd 10-15 schlüsselt sich z.B. wie folgt auf:
Rundlochung in diagonal (45°) versetzten Reihen, 10 mm Lochdurchmesser, 15 mm Lochteilung (Lochmitte-Lochmitte).

Ermittlung der offenen Fläche

Quadratlochung

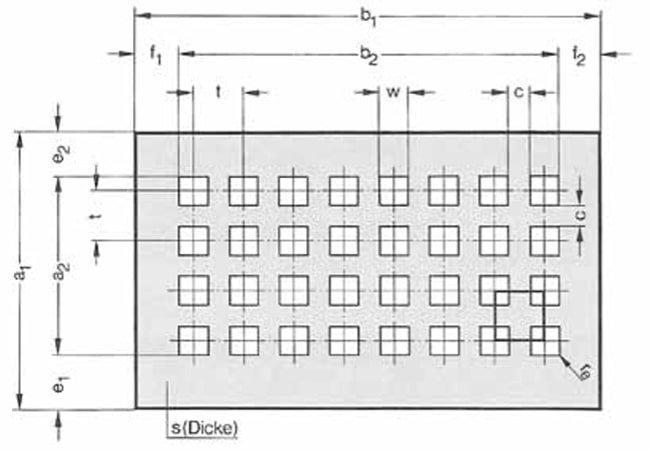

Quadratlochung in geraden Reihen

Qg → Quadratlochung in geraden Reihen
Die Bezeichnung Qg 10-15 schlüsselt sich z.B. wie folgt auf:
Quadratlochung in geraden Reihen, 10 mm Lochgröße, 15 mm Lochteilung (Lochmitte-Lochmitte).

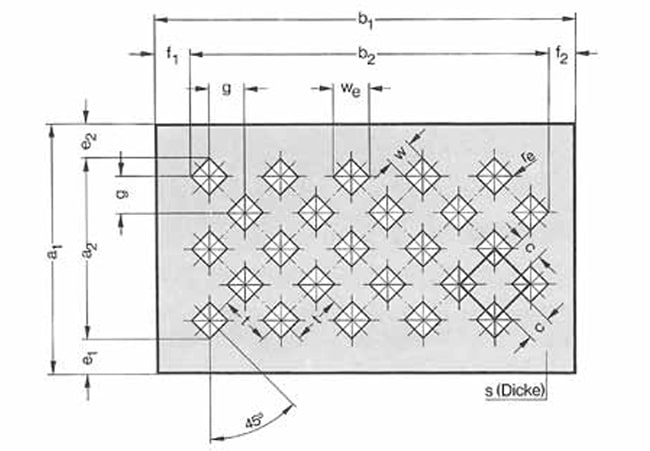

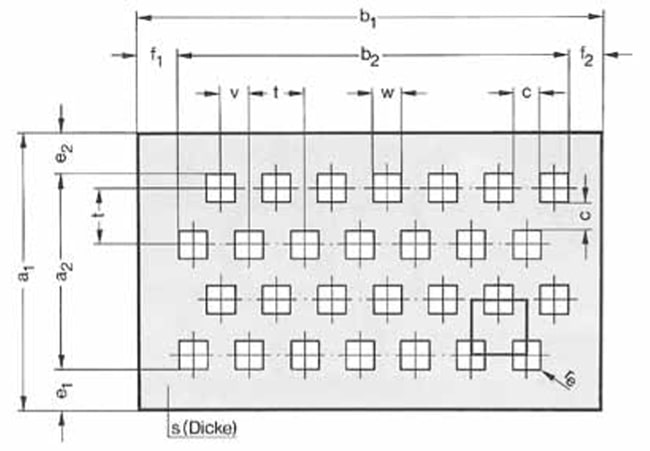

Quadratlochung in diagonal versetzten Reihen

Qd → Quadratlochung in diagonal (45°) versetzten Reihen
Die Bezeichnung Qd 10-15 schlüsselt sich z.B. wie folgt auf:
Quadratlochung in diagonal (45°) versetzten Reihen, 10 mm Lochgröße, 15 mm Lochteilung (Lochmitte-Lochmitte).

Langlochung

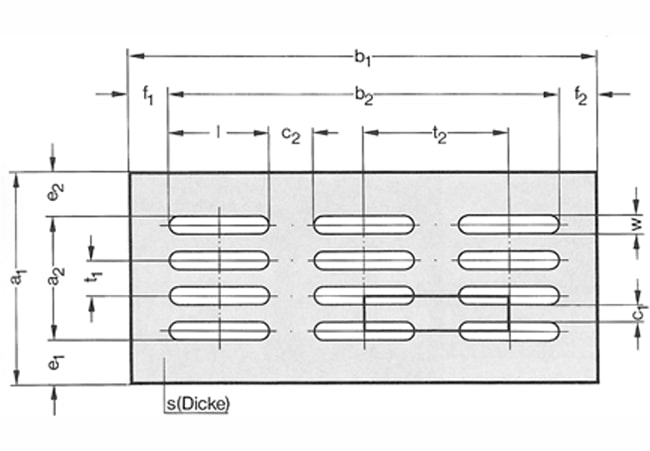

Langlochung in geraden Reihen

Lg → Langlochung in geraden Reihen
Die Bezeichnung Lg 20×5-25/10 schlüsselt sich z.B. wie folgt auf:
Langlochung in geraden Reihen, Langloch 20×5 mm, 25/10 mm Lochteilung (Lochmitte-Lochmitte).

Langlochung in versetzten Reihen

Lv → Langlochung in versetzten Reihen
Die Bezeichnung Lg 20×5-25/10 schlüsselt sich z.B. wie folgt auf:
Langlochung in versetzten Reihen, Langloch 20×5 mm, 25/10 mm Lochteilung (Lochmitte-Lochmitte).

Langlochung in gegeneinander versetzten Reihen

Lgv → Langlochung in gegeneinander versetzten Reihen
Die Bezeichnung Lgv 20×5-25/10 schlüsselt sich z.B. wie folgt auf:
Langlochung in gegeneinander versetzten Reihen, Langloch 20×5 mm, 25/10 mm Lochteilung (Lochmitte-Lochmitte).
